像素帝国的觉醒：Intel核显从尘埃中铸就的王者传奇

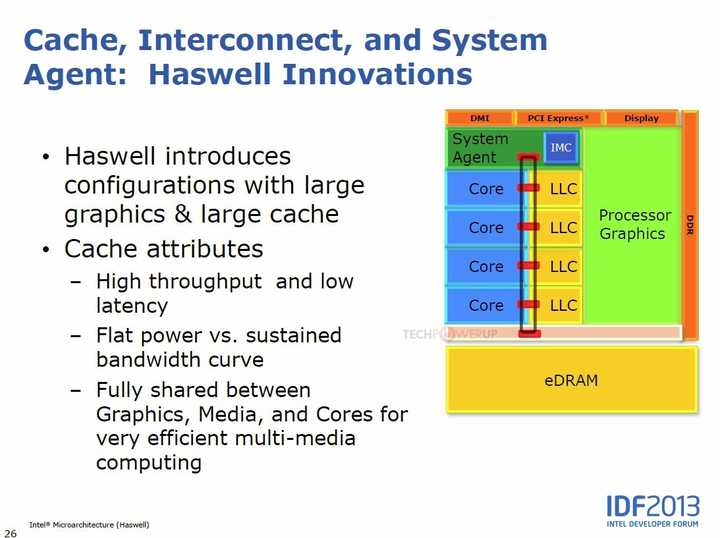

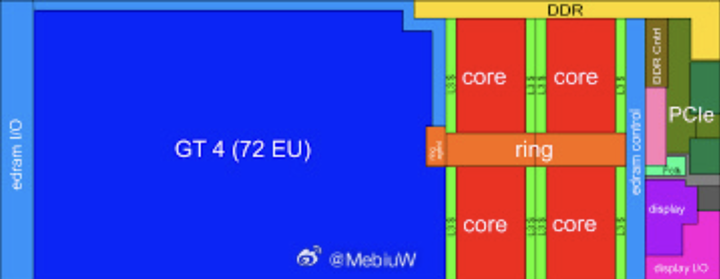

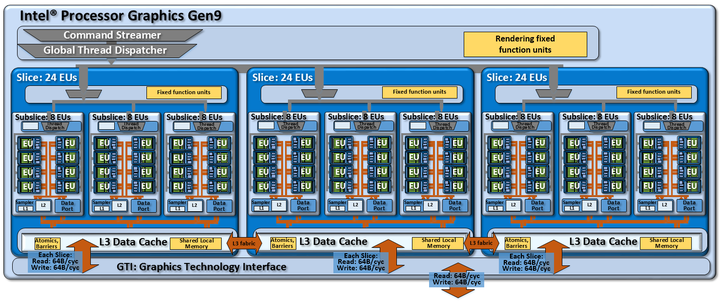

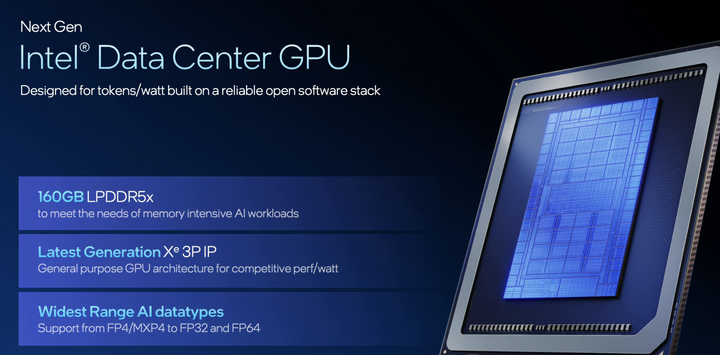

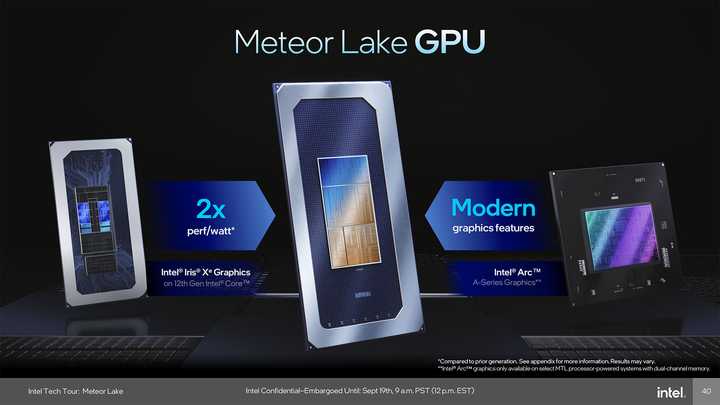

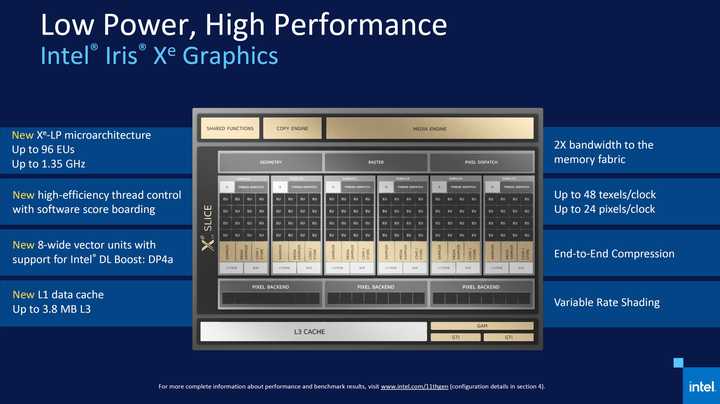

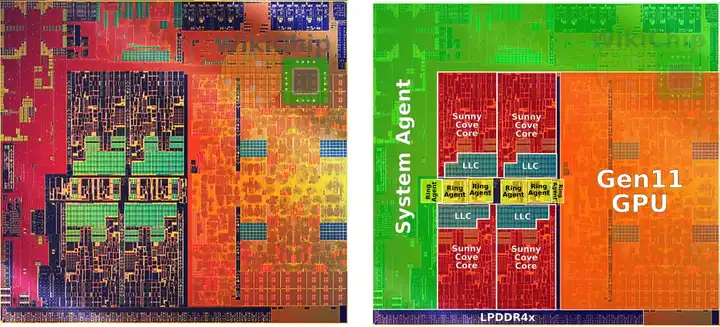

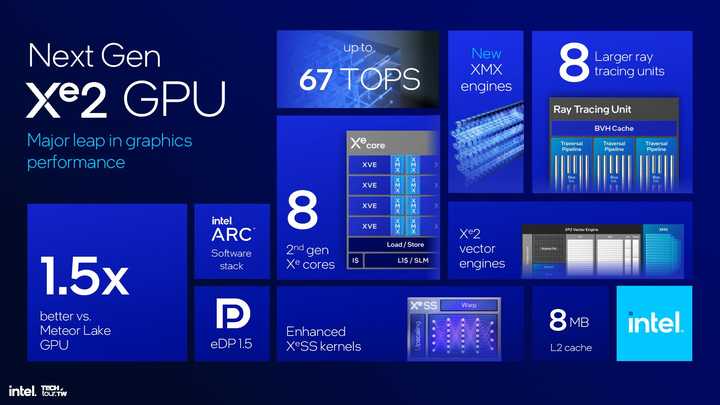

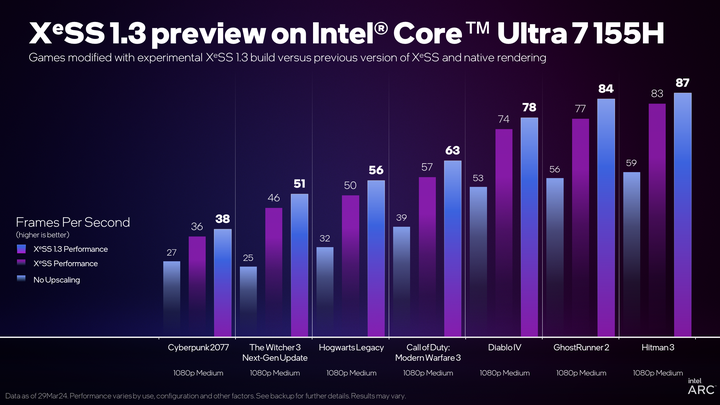

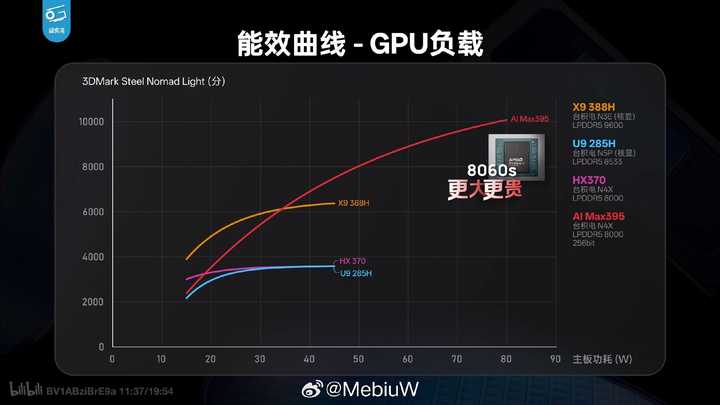

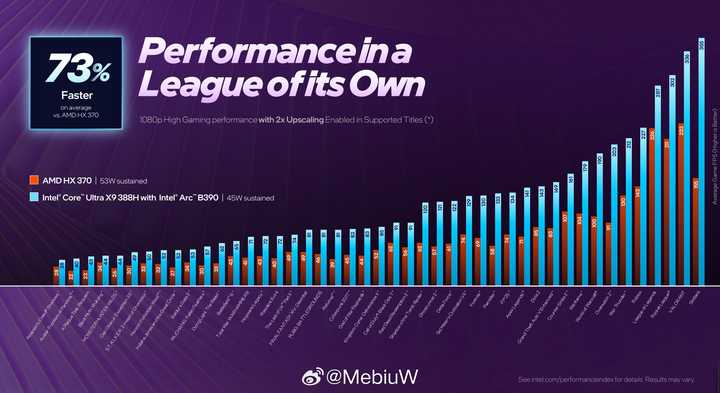

想象一下，你正站在2011年的硅谷街头，空气中弥漫着晶圆厂的焦香味。一枚小小的芯片即将改变整个PC世界的游戏规则——它不再只是冷冰冰的计算核心，还藏着一颗会画画、会打游戏的心脏。从那一刻起，Intel的核显开始了它长达十五年的史诗征程：从被嘲笑的“够用党”到如今让片上最强GPU的王者，它像一个沉默寡言的少年，一步步长成让对手胆寒的巨人。今天，就让我们一起翻开这本像素编年史，看看Intel是如何一次次打破桎梏的。 🌱 **砂桥的黎明：核显从此不再是配角** 2011年，Sandy Bridge横空出世。这不是一次简单的制程升级，而是Intel对“CPU该长什么样”的一次彻底重塑。32nm工艺下，CPU、内存控制器、PCIe总线，甚至GPU核心，全都被塞进同一块die里。想象一下，就像把客厅、厨房、卧室和游戏房全部挤进一间公寓——SoC化的时代正式开启。  这一代的Gen6核显（主流GT2配置）虽然只有12个执行单元，但已经足够在1080p下流畅运行《英雄联盟》和《魔兽世界》。更重要的是，它让“集成显卡”这个带着贬义的词彻底改名——从此叫“核心显卡”。很多人以为核显是AMD APU的首创，但Sandy Bridge和首款APU Llano几乎同期发布，Intel甚至更快一步把完整PCIe通道和GPU整合进Ring Bus架构。从此，X86核显战场正式拉开帷幕：你来我往，互不相让。 > **Ring Bus是什么？** > 想象CPU内部是一座环形高速公路，数据像车辆一样高速流动。Sandy Bridge首创的Ring Bus让CPU核心、GPU核心、内存控制器共享这条高速路，避免了以往北桥南桥时代的拥堵。这也是Intel后续十几年核显性能的根基。 🚀 **哈斯维尔的野心：大核显与晶体缓存的第一次狂想** Gen7（Ivy Bridge）只是小修小补，真正的狂欢在Haswell时代到来。得益于与苹果MacBook的深度绑定，Intel首次推出了Iris Pro GT3e——执行单元直接翻倍到40个，外加128MB eDRAM晶体缓存。  这块eDRAM就像给GPU配了一个私人高速缓存库，既能被GPU独享，也能被CPU调用，实质上已成为最早的L4缓存。游戏帧数直接暴涨30-50%，在当时堪称“X3D鼻祖”。Broadwell时期的Crystal Well机型至今仍是二手市场香饽饽，跑老游戏丝滑得像涂了黄油。 这段时期，Intel第一次尝到“大核显”的甜头：只要内存带宽跟得上，GPU规模翻倍带来的性能提升是线性的。这为后来的GT4e埋下了伏笔。 🔥 **Skylake的持久战：又大又持久的Gen9绝唱** 如果说Haswell是试水，那Skylake时代的Gen9就是Intel核显的巅峰狂欢。14nm工艺虽然饱受诟病，但Gen9却借此实现了史上最大规模的集成GPU——GT4e足足72个执行单元（GT2的三倍！），堪称“Strix Halo的祖师爷”。   这一代核显性能强到让苹果都坐不住了——MacBook Pro一度用Iris Pro 580跑《守望先锋》都能中高特效。但也正因14nm工艺的持久，Gen9陪我们走了整整六代处理器，从Skylake到Coffee Lake再到Comet Lake，持久得让人又爱又恨。苹果最终选择自研M1，也与这段“又大又持久”的合作经历不无关系。 💔 **Gen10的隐身：被族谱除名的葫芦娃老六** 2018年，Cannon Lake作为Intel首款10nm处理器姗姗来迟，却只推出了单款低压型号i3-8121U。更离谱的是，它的Gen10 GPU被直接物理屏蔽——官方解释是“良率问题”。于是Gen10成了Intel历史上最神秘的核显，连实机跑分都屈指可数。  就像葫芦娃里会隐身的老六，Gen10明明存在，却谁也看不见。它提醒了Intel一个残酷的事实：工艺不成熟，再好的架构也是空中楼阁。 ⚔️ **Ice Lake的逆袭：GT2也能打的年代** 痛定思痛，Ice Lake的Gen11核显彻底放弃了大规模路线，转而深耕GT2配置。但这一次，Intel把64个执行单元塞进10nm工艺，频率、架构、效率全面升级，性能直逼上一代GT4。  从此，Intel不再需要GT3/GT4来对抗AMD，GT2就够了。这是一个战略转折：与其追求规模，不如精雕细琢架构与工艺。从Ice Lake开始，Intel核显与AMD核显的对比变成了一场“你超我，我超你”的拉锯战，谁先更新架构谁就领先半年。 🛡️ **Xe LP的持久临时工：96EU的黄金时代** Tiger Lake首发的Xe LP（业内仍称Gen12）将GT2规模推到96EU，一举成为当时最强核显。UHD Graphics不再是笑话，而是能吊打AMD Vega 8的存在。  可惜这个辉煌被后续的Alder Lake、Raptor Lake原地踏步拖垮——14代酷睿至今仍在用96EU的Xe LP。但正是这段“临时工”生涯，让Intel积累了宝贵的低功耗高性能经验，为后面的ARC独立显卡铺路。 🃏 **炼金术士的觉醒：Xe LPG与AI核显时代** Meteor Lake带来品牌大变革：Core Ultra + ARC核显。Xe LPG虽然官方仍归为Gen12.7，但架构已天翻地覆——告别Ring Bus，改用Tile胶水设计，GPU Tile甚至外包给台积电制造。   128EU、XeSS超采样、完整XMX矩阵单元、AV1编码……Xe LPG在光追、AI、媒体处理上全面碾压AMD同期RDNA2/3核显。即使光栅性能略有争议，但在生产力与AI场景下，Intel核显第一次实现了“全面领先”。 🌙 **战斗法师的绝唱：Lunar Lake的极致效率** Lunar Lake的Xe2核显（Battlemage）用台积电N3B工艺，将效率推向极致。低功耗下至今无敌，高功耗受限于15-30W封顶，未能完全展现实力。  不过Xe2在光追、纹理性能、驱动稳定性上都有明显进步，主战场终究是独显Battlemage，而非核显。 🐆 **豹湖的王座：Xe3时代优势空前** Panther Lake的Xe3（Celestial）用上了N3E工艺、50%规模提升、架构大改，终于让Intel核显在光栅性能上也实现全面碾压。H45功率段内，AMD的RDNA3.5彻底失去还手之力。     早期PPT挤牙膏式的40%提升被实测数据无情打脸——实际游戏性能领先AMD同级别产品50-80%。Xe3时代，Intel核显的优势从未如此明显。 🔮 **Xe3P的未来：AI推理的下一战** Nova Lake预计搭载Xe3P，将补齐低精度FP4/FP8支持，结合XeSS 4.5有望进一步降低AI超采样开销。矩阵加速的全面进化，将让Intel核显在AI创作、游戏帧生成领域继续扩大优势。   **尾声：像素帝国的真正主人** 十五年，从Gen6的12EU到Xe3的潜在12+Xe核，Intel从未真正挤过牙膏。每一次有条件更新，它都毫不犹豫地堆工艺、刷架构、加特性。相比某些对手的“祖传古董”与“倒吸规模”，Intel的态度更像一位真正的战士——该上的时候绝不含糊。 核显的王座，从来不是天上掉下来的，而是Intel用一代又一代芯片，一点一点铸就的。 ----- **参考文献** 1. Intel官方架构白皮书（Sandy Bridge至Panther Lake系列） 2. AnandTech & Tom's Hardware历年核显评测合集 3. Intel ARC & Core Ultra技术深潜报告 4. Chips and Cheese对Xe3微架构分析 5. 知乎用户“weibo_mebiuw”原创整理（本文主要参考来源）
